Hayy gayss. Lagi apa hari ini ,.,. Kali ini
aku akan membahas tentang Pengertian Vlan dan Beserta cara configurasi nya. OK
langsung saja tanpa banyak bacot.
B.
Latar Belakang
Membahas Pergertian vlan dan cara konfigurasinya.
C.
Maksud dan Tujuan
Membantu mengetahui cara configurasi Vlan
dan mengetahui kegunaan dan mengetahui konsep dari Vlan.
D.
Pembahasan
VLAN (Virtual Area Network) adalah kumpulan
networking device di dalam boradcast yang sama secara logikal (Virtual). Dalam
protokol Vlan dibagi menjadi dua yaitu static dan dinamis. Lansung saja kita
buat Lab nya di Cisco packet Tracer dengan menggunakan metode static.
·
Pertama buat lah langkah kerja seperti berikut.
Disini kita akan memberikan ip vlan 10 dengan 192.168.10.0/24 dan vlan 20
192.168.20.0/24 yang berarti angka 0(nol) akan kita ganti dengan angka sesuai
keinginan kita.
·
Selanjutnya masuk ke switch>LCI dan ketikkan
perintah berituk untuk melakukan setting vlan 10 dan vlan 20.
Switch>
Switch>en
Switch#config
Switch(config)#interface
fastEthernet 0/1
Switch(config-if)#switchport
mode access
Switch(config-if)#switchport
access vlan 10
Switch(config-if)#ex
Switch(config)#vlan
10
Switch(config-vlan)#ex
Switch(config)#vlan
20
Switch(config-vlan)#ex
Switch(config)#interface
fa0/2
Switch(config-if)#switchport
mode access
Switch(config-if)#switchport
access vlan 10
Switch(config-if)#ex
Switch(config)#interface
range fastEthernet 0/3-4
Switch(config-if-range)#switch
mode access
Switch(config-if-range)#switchport
access vlan 20
Switch(config-if-range)#ex
Switch(config)#
·
Selanjutnya beri IP pada PC Vlan 10 dan PC20
Vlan 20.
·
Setelah memeberikan IP pada PC Vlan 10 dan PC20 Vlan 20 kita masuk
comand promp untuk melakukan test apakah berhasil. Nah disini saya melakukan
ping dari vlan 10 ke vlan 20 yang berarti berhasil. Kenapa berhasil karena
ketika melakukan ping antar vlan 10 dan vlan 20 itu akan mengalami RTO.
·

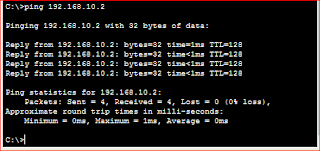

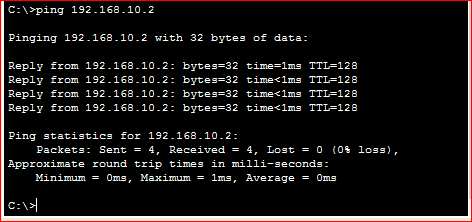

Selanjutnya kita melakukan ping terhadap vlan 10
yang satu jalur.
·
Static Vlan
o
Dilakukan secara manual untuk assing port ke
vlan.
o
Static berdasarkan port.
o
Satu port hanya bisa satu vlan.
o
Biasa juga di sebut dengan Port-Based Vlan.
·
Dinamis Vlan
o
Switch secara otomastis ke assign port ke Vlan.
o
Berdasarkan Mac addres Pc.
o
Masing-masing port bisa lebih menjadi satu
member vlan.
o
Konfigurasi VLAN dibutuhkan software VMPS (Vlan
Member Policy Server).
·
Keuntungan menggunakan Vlan:
o
Membuat virtual LAN berdasarkan kriteria
tertentu , misalnya untuk memisahkan trafick voice ,data , dll.
o
Memudahkan mengganti perpindahan device kerena
ditempat baru hanya mengganti switch aja.
o
Mengontrol
broadcast domain dan membuat collision domain berdasarkan kriteria logical.
o Mengontrol security (mengisolasi trafik berdasarkan VLAN).
o Load balance network traffic secara logical.
o VLAN static dan
dynamic.
E.
Kesimpulan
Dengan melalukan konfigurasi vlan kita
dapat mengerti bahwa yang dapat berkomunikasi cuman vlan satu area dan
komunikasi antar vlan tidak dapat melakukan komunikasi.
F.
Penutup
Terima kasih Telah membaca artikel saya.
Wassalamu’Alaikum Wr.Wb.
