A.      Pendahuluan

Assalamu’alaikum Wr.Wb

Hayy Guysss .,.,., Kembali lagi di blog saya kali akan membahas tentang Pengertian Port Security dan cara konfigurasi Port Security.

B.      Latar Belakang

Port Security merupakan port yang digunakan agar interface perangkat cisco tidak dapat digunakan kecuali untuk PC dengan Mac Address Tertentu.

Port Security memiliki Tiga perintah penting yang dimana harus digunakan dalam pengamanan Port.

·         Protect : Data yang dikirim melalui port tersebut di biarkan tidak terkirim

·         Restrict : Seperti protect namun mengirimkan notifikasi dengan snmp

·         Shutdown : Port akan di shutdown secara otomatis untuk mengembalikan maka harus di no shutdown console switch atau telnet.

C.      Maksud dan Tujuan

Salah satu kegunaan Security Port untuk mengamankan sebuah Port entah itu Swicth dan Router dan Lain-Lain.

D.      Pembahasan

Port  security merupakan yang digunakan untuk mengamankan sebuah port yang terdapat pada sebuah perangkat seperti Swich dan Router.

Lansung saja kita eksekusi :

·         Pertama kita buka dulu alat tempurnya yaitu Cisco Packet Tracer. Setelah terbuka langsung masukan/drag 2 buah komputer dan satu switch.

·         Lalu Hubungkan dengan kabel connetion (Gambar Petir).



·         Setelah menghubungkan Pc dengan Switch mengunakan kabel connetion , klik dua kali Switch lalu masuk ke CLI.

·         Setelah masuk ke CLI masukkan perintah berikut untuk melakukan configurasi Security port :

Switch>en

Switch#config

Switch(config)#interface fastEthernet 0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport port-security

Switch(config-if)#switchport port-security mac-address sticky

Switch(config-if)#switchport port-security violation shutdown

Switch(config-if)#exit

Note: Disini saya menggunakan mac-address sticky yang berfungsi untuk memberikan ip secara otomatis.

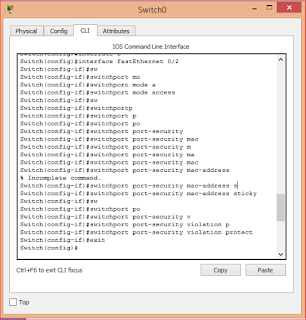

·         Dan kita lanjut lagi konfigurasi nya tapi bukan di interface fastethernet 0/1 melainkan 0/2

Switch(config)#interface fastEthernet 0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport port-security

Switch(config-if)#switchport port-security mac-address sticky

Switch(config-if)#switchport port-security violation protect

Switch(config-if)#exit

·         Setelah di Switch telah disetting selanjutnya kita masuk ke PC 0 ,klik Desktop lalu masuk ke ip configuration.

·         Selah itu kita setting ip nya menjadi 192.168.10.1 subnet 255.255.255.0.

·         Setelah ip pada PC0 telah disetting setelah itu lanjut ke PC1 . Setting seperti tadi tpi ip nya 192.168.10.2 .

·         Sekarang setelah ip di setting waktunya melakukan test antara Pc 0 ke Pc 1 untuk mengetahui apakah settingan telah berhasil melalui Comand Promp  Jika ada tulisan Reply maka ping berhasil.

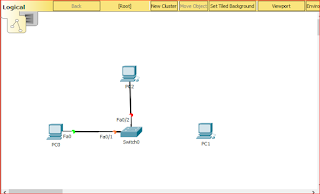

·         Sekarang kita drag satu Pc lagi untuk melakukan apakah PC yang telah di setting tadi dapat berhasil. Tapi sebelum itu kabel connection harus di pindahkan dari PC0 Ke PC1 dan PC1 ke PC0.

·         Dan setelah itu kita lakukan ping lagi dari PC ke PC Jika ada salah satu dari PC ter-shudown maka kabel connetion akan berubah menjadi merah.

·         Dan untuk perintah yang Protec tadi berfungsi untuk mengirim data melalui port tersebut di biarkan tidak terkirim.

Note: Ketika warna titik kabel berubah maka perintah yang di jalankan tadi berhasil karena kabel telah dipindahkan dan itulah yang dinamakan Port security dan ketika ingin menyalakan kembali maka harus mengetik shutdown setelah itu no shutdown.

E.       Masalah Yang Ditemukan.

-

F.       Kesimpulan

Port security sangat berguna karena dapat mengamankan port yang telah disetting dan cuman mac adress tertentulah/telah di setting yang dapat mengakses Port security.

G.     Referensi

Teman Teman Saya Di BLC
